鍛鋼法蘭升降式止回閥概述
鍛鋼法蘭升降式止回閥其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

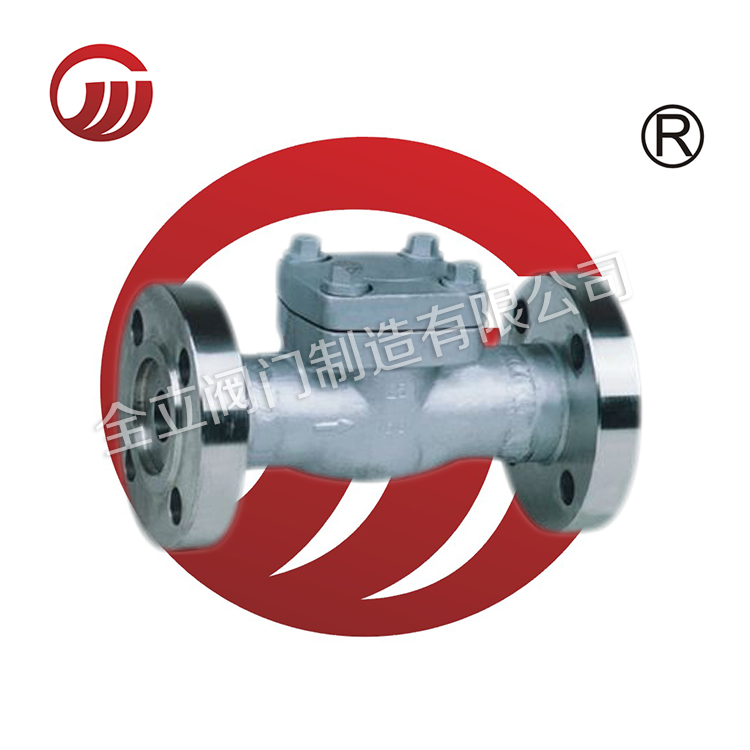

鍛鋼法蘭升降式止回閥
鍛鋼法蘭升降式止回閥標準材質明細表
| 序號 | Part Name | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 銘牌 | SS | |||
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭升降式止回閥結構解剖圖
鍛鋼法蘭升降式止回閥尺寸和重量
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150Lb ～ 300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 190 | 2.10 | 5.12 > | 5.50 > | 1.89 > | ||
300Lb | RF | 2.73 > | 3.65 > | 4.74 > | 8.77 > | 9.60 > | 13.70 > | |
BW | 1.90 > | 2.10 > | 3.00 > | 5.12 > | 6.60 > | 7.85 > | ||
600Lb | RF | 3.00 > | 4.00 > | 5.83 > | 9.47 > | 10.10 > | 15.6 > | |
BW | 2.00 > | 3.12 > | 4.25 > | 7.25 > | 8.56 > | 13.60 > | ||
尺寸和重量
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L(RTJ) | 216 | 229 | 254 | 279 | 305 | 371 | |
L1(BW) | 216 | 229 | 254 | 279 | 305 | 368 | |
H | 79 | 79 | 95 | 104 | 120 | 139 | |
重量 | RTJ | 8.5 | 10.5 | 15.7 | 20.8 | 27.2 | 33.0 |
BW | 6.4 | 8.0 | 13.2 | 17.8 | 24.2 | 29.7 | |
